玻璃纖維增強塑料夾砂管（連續纏繞工藝)

產品介紹

玻璃纖維增強塑料夾砂管（連續纏繞工藝），是一種采用3D打印技術，通過連續成型工藝制成的具有三維增強結構的新型復合材料管材。連續纏繞玻璃鋼夾砂管既具有塑料管材的水力學性能和防腐蝕性能，又具有金屬管材的機械力學性能，產品廣泛應用于市政給排水、海洋工程、石化工程等流體輸送領域。

產品規格型號

公稱直徑DN（mm)：　300~4000;

壓力等級PN（MPa)：≤3.2；

剛度等級SN（N/㎡ ) ： 2500、5000、7500、10000；

管節長度L（m)：3、6、9、10、12、18。

（備注：以上為標準規格，也可按客戶需求定制）

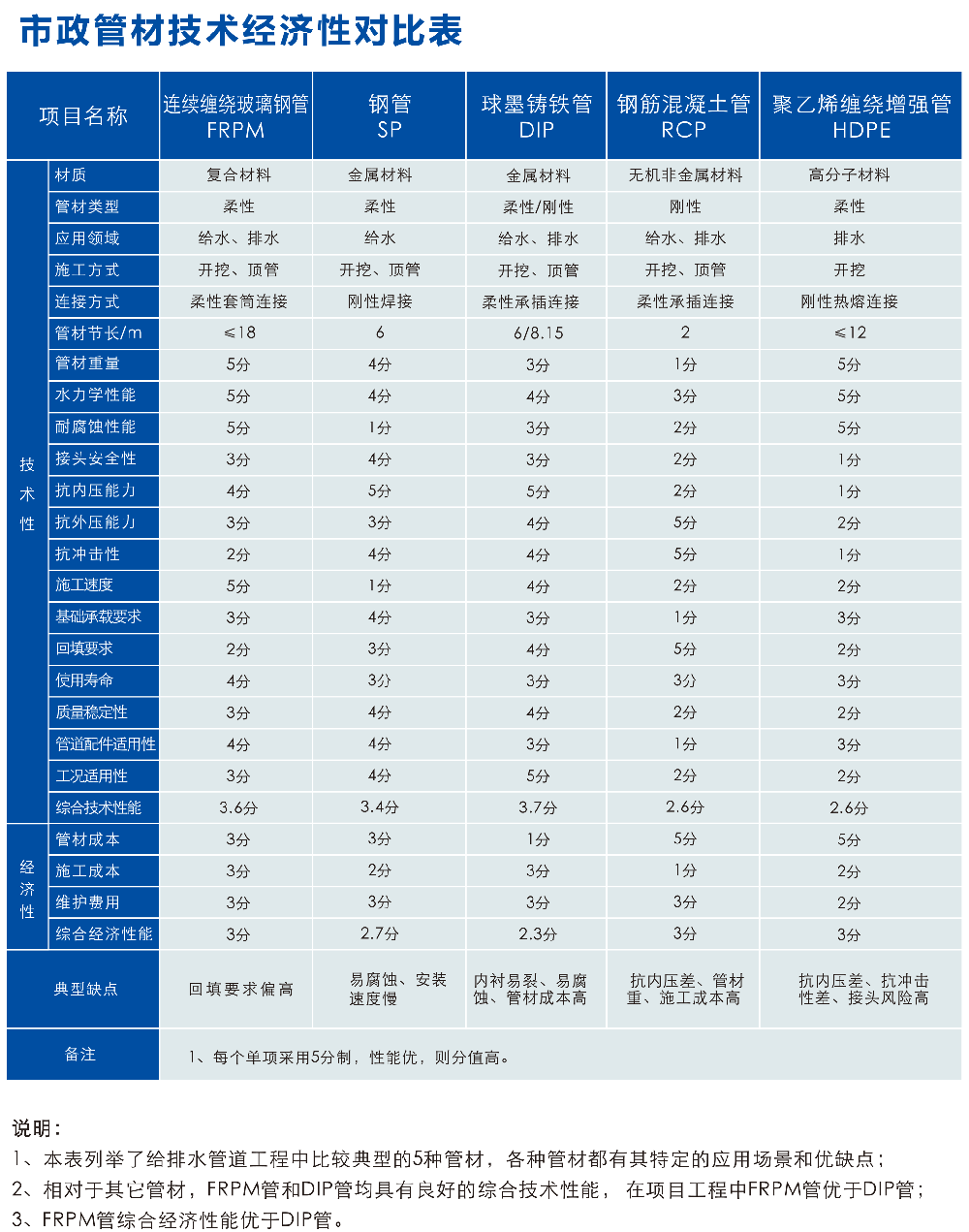

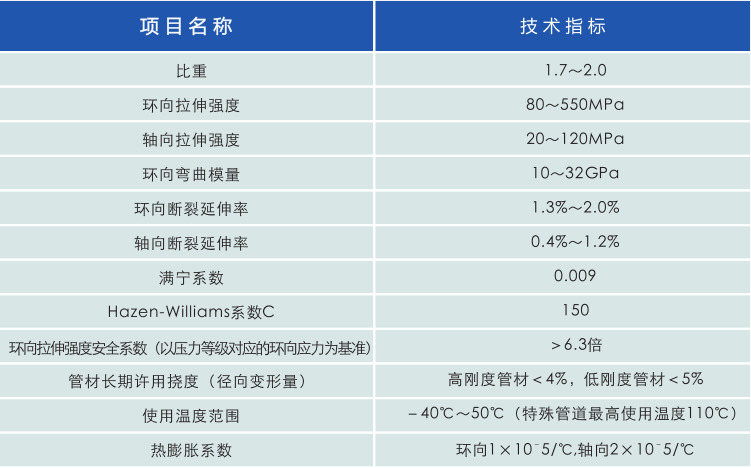

產品技術指標

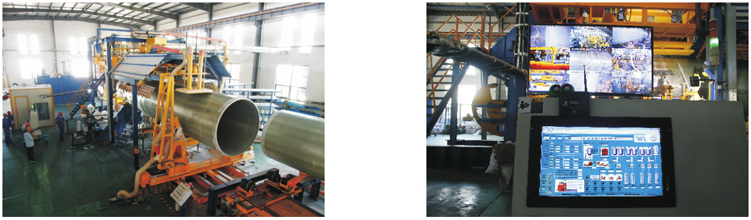

設備特點

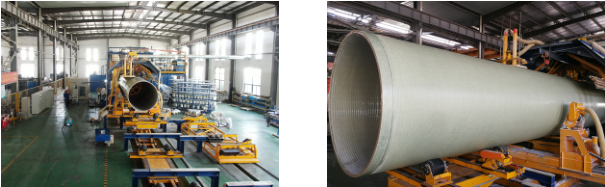

華豐新材擁有6條具有國際領先水平的第三代連續纏繞工藝的玻璃鋼管道生產線，該線融合了現代傳感、信息網絡、自動化、人工智能等新技術，具有高度集成化、高度信息化的特點，可實現對生產現場的遠程管控，符合國家所倡導的智能制造要求。

工藝特點

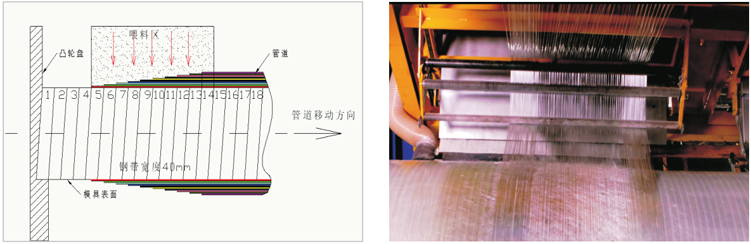

連續纏繞玻璃鋼夾砂管采用3D打印技術（增材制造），以逐層疊加方式實現管道連續、快速成型。

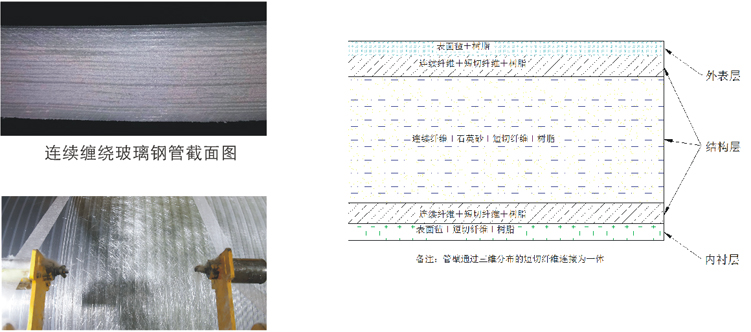

結構特點

連續纏繞玻璃鋼夾砂管是一種三維增強的管壁結構，管壁同時采用了環向連續纖維和三維分布的短切纖維兩種增強方式，通過短切纖維將管壁連接成一個整體，克服了層合結構的缺陷。

性能特點

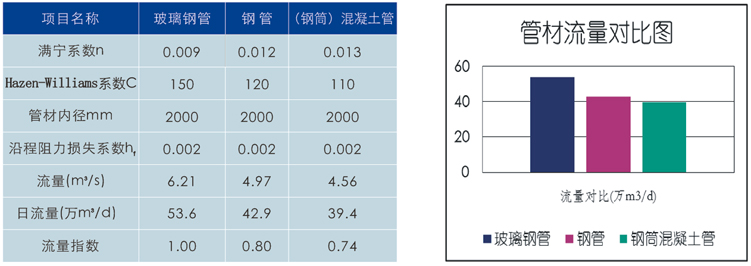

連續纏繞玻璃鋼夾砂管既具有塑料管材的水力學性能和防腐蝕性能，又具有金屬管材的機械力學性能。

1.基本特點

（1）輕質高強

（2）水力特性優良

（3）耐腐蝕

2.核心特點

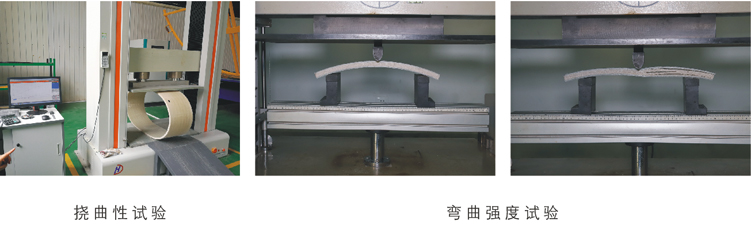

三維增強的管壁結構提高了管材撓曲性和彎曲強度

（1）連續纏繞玻璃鋼夾砂管承受徑向變形能力強，在外壓作用下發生較大徑向變形時，管壁結構不易破壞。

（2）連續纏繞玻璃鋼夾砂管彎曲強度高，管道可承受內壓和外壓產生的高組合應力。

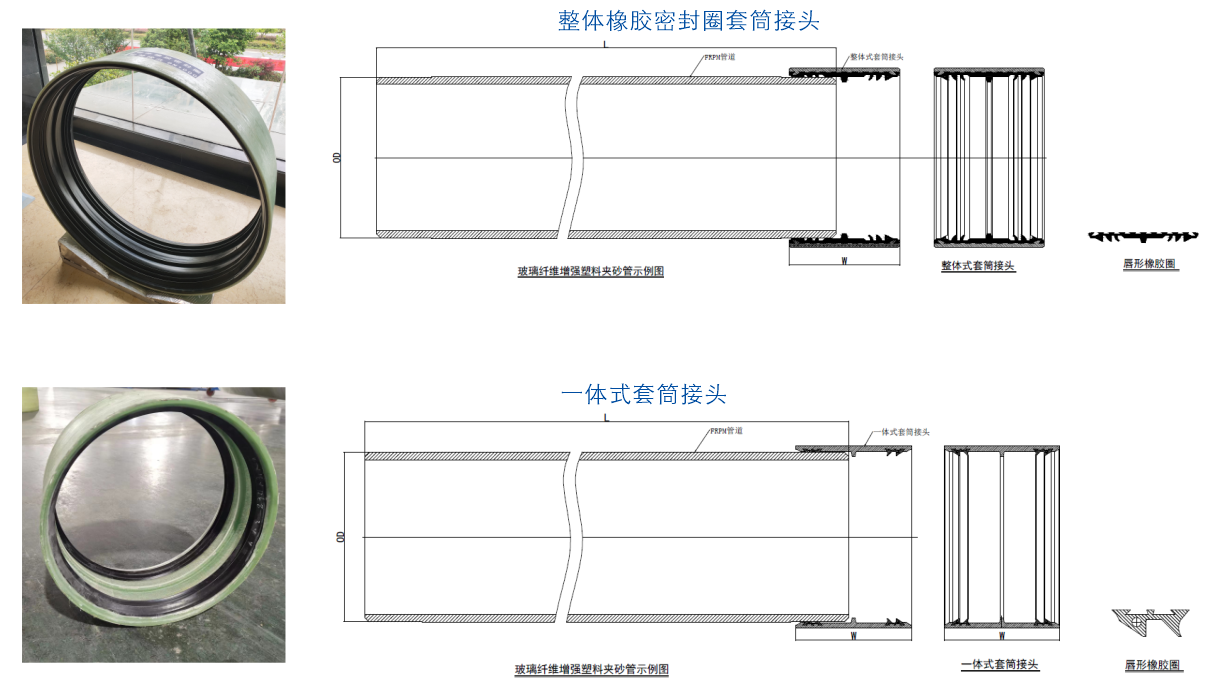

產品連接方式

1、柔性連接

柔性連接是連續纏繞玻璃鋼夾砂管主要連接方式，采用整體橡膠密封圈套筒接頭連接。

2、剛性連接

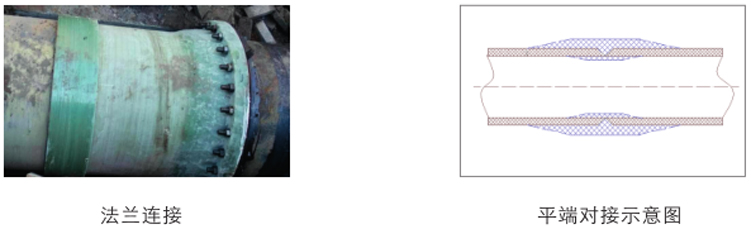

剛性連接是連續纏繞玻璃鋼夾砂管輔助連接方式，剛性連接方式主要有法蘭連接和平端對接兩種方式。

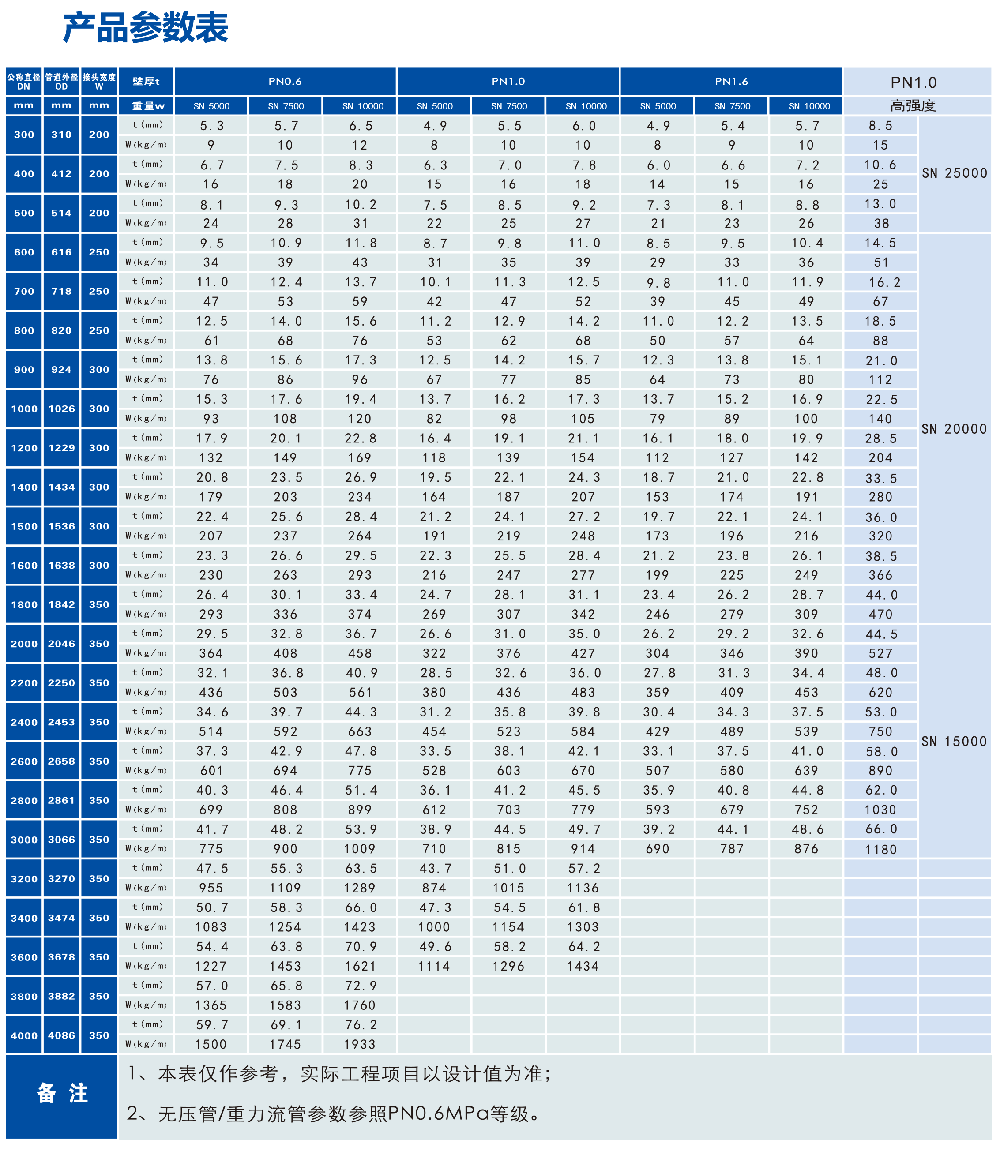

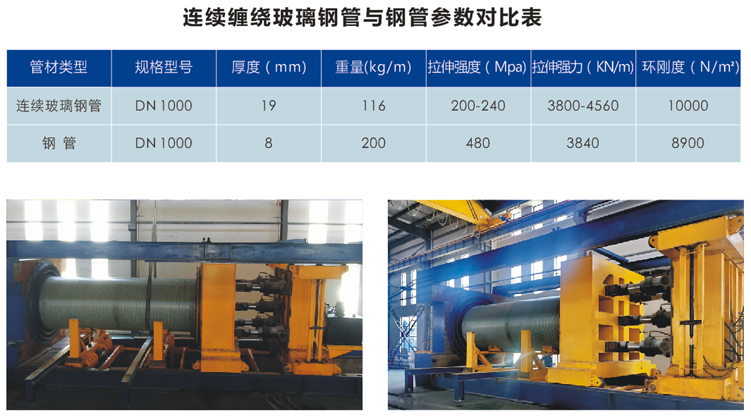

產品參數

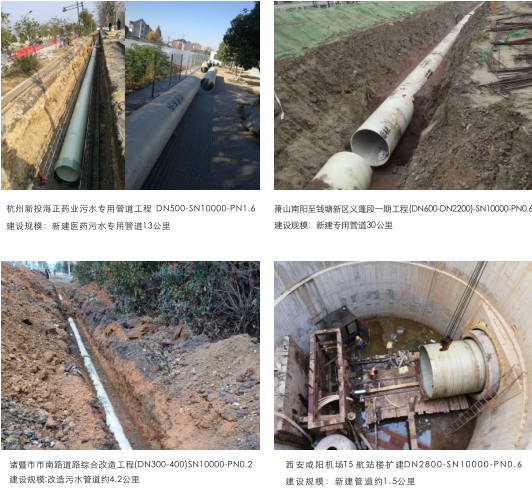

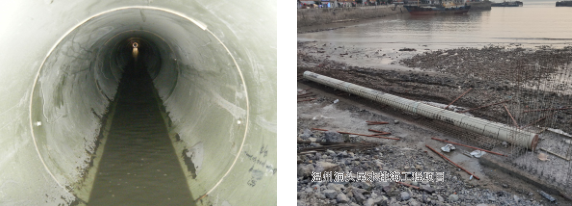

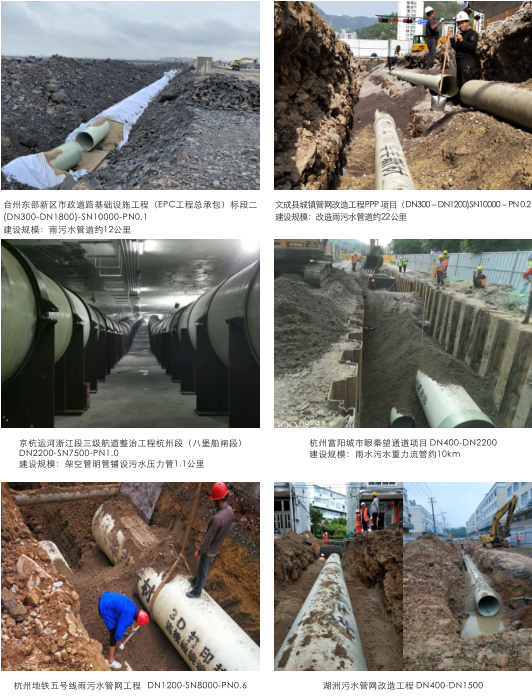

產品應用領域

市政工程：給水管（原水管、補水管、自來水管）；排水管（雨水管、污水管）；

石化工程：輸送各種腐蝕性介質工程用管；

海洋工程：海水淡化工程、海底管道工程；

農林灌溉及其它流體輸送領域。
